Centralini Tv Magic: guida alla programmazione

I centralini Tv Emme Esse Magic da interno (83840A) e da palo (83840P) si possono programmare da PC, smartphone e tablet con una procedura semplice e veloce. Basta procurarsi il programmatore 83840PRO, un cavo/adattatore USB/USB-C e scaricare il software per PC Windows o la app Android. Ecco la guida passo-passo ai collegamenti e alla programmazione.

Uno dei punti di forza dei centralini Tv Emme Esse Magic, certamente il più utile e importante, è la possibilità di configurarli e personalizzarli per adattarli a qualsiasi tipologia di impianto e situazione frequenziale.

Non si tratta di un vero e proprio centralino “smart” come il Domino ma nemmeno di uno dei tanti amplificatori/miscelatori in circolazione, già pre-configurati (e non modificabili) per lavorare su bande predefinite.

In pratica i centralini Tv Magic sono la giusta “via di mezzo” in termini di funzionalità, dotazioni e prezzo per adattarsi a qualsiasi impianto DTT e risolvere tutti quei problemi che si presentano all’installatore quando deve aggiornare un vecchio impianto o realizzarne uno nuovo, senza dover prima verificare la situazione frequenziale (su quali bande arrivano i mux, da quali direzioni, ecc.), la potenza dei segnali e le loro fluttuazioni nel corso della giornata o delle stagioni.

Dopo avervi spiegato in questo articolo test come è fatto e come funziona il centralino Tv Magic da interno 83840A, ci occupiamo ora della sua programmazione spiegandovi cosa serve, come collegarsi al centralino e configurarlo in base alle necessità vostre oppure, se siete installatori, dei vostri clienti. Le caratteristiche tecniche e la procedura di programmazione sono valide anche per il nuovo modello da palo 83840P.

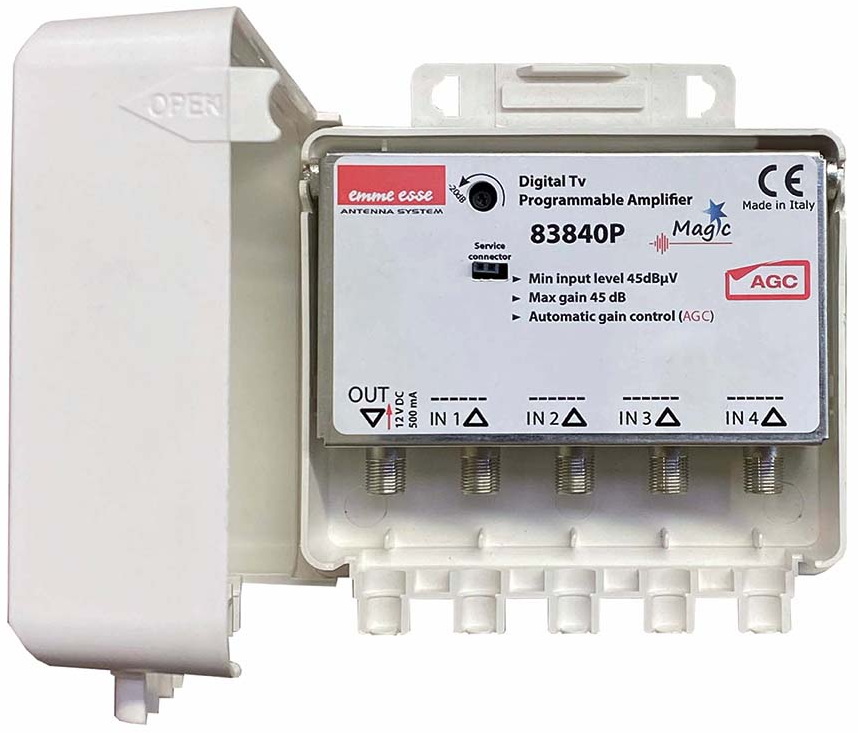

Centralino Tv da palo Magic 83840P

Punto n.1 – Materiale e strumenti necessari

Prima di procedere con i collegamenti e la programmazione è necessario procurarsi i seguenti strumenti e accessori:

  • PC con sistema operativo Windows 7, 8, 8.1, 10 (64 bit) oppure smartphone o tablet Android (no iPhone/iPad) con porta Micro-USB o USB-C compatibile con la funzione OTG (On-The-Go). La OTG serve a collegare al dispositivo mobile memorie di massa (come le chiavette USB), tastiere, mouse e altri accessori come, appunto, i centralini Tv Magic.

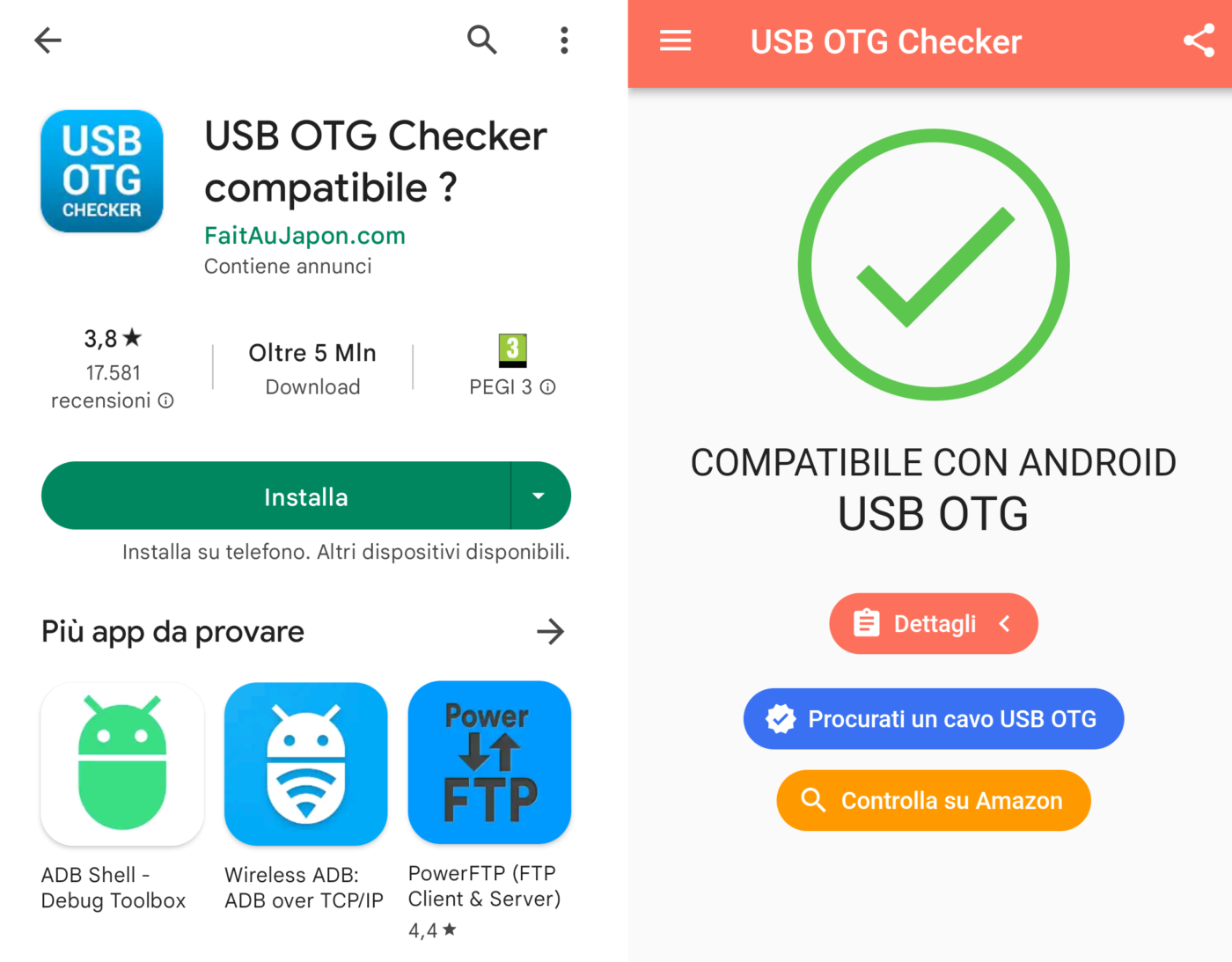

Quasi tutti gli smartphone e i tablet di ultima generazione supportano la OTG mentre quelli più vecchi potrebbero essere incompatibili. Per verificare la compatibilità basta scaricare dal Playstore di Google la app USB OTG Checker compatibile ?, installarla sul dispositivo, lanciarla e visualizzare il risultato del check.

Se il check è positivo potete procurarvi il cavo USB-OTG come spiegato sotto mentre se è negativo dovete cambiare smartphone/tablet oppure utilizzare un PC.

  • Cavo USB in dotazione (per PC) oppure cavo o adattatore USB compatibile OTG (per smartphone/tablet) acquistabile in qualsiasi negozio di elettronica, informatica, megastore (Mediaworld, Trony, Unieuro, ecc.), su Amazon, eBay, ecc.

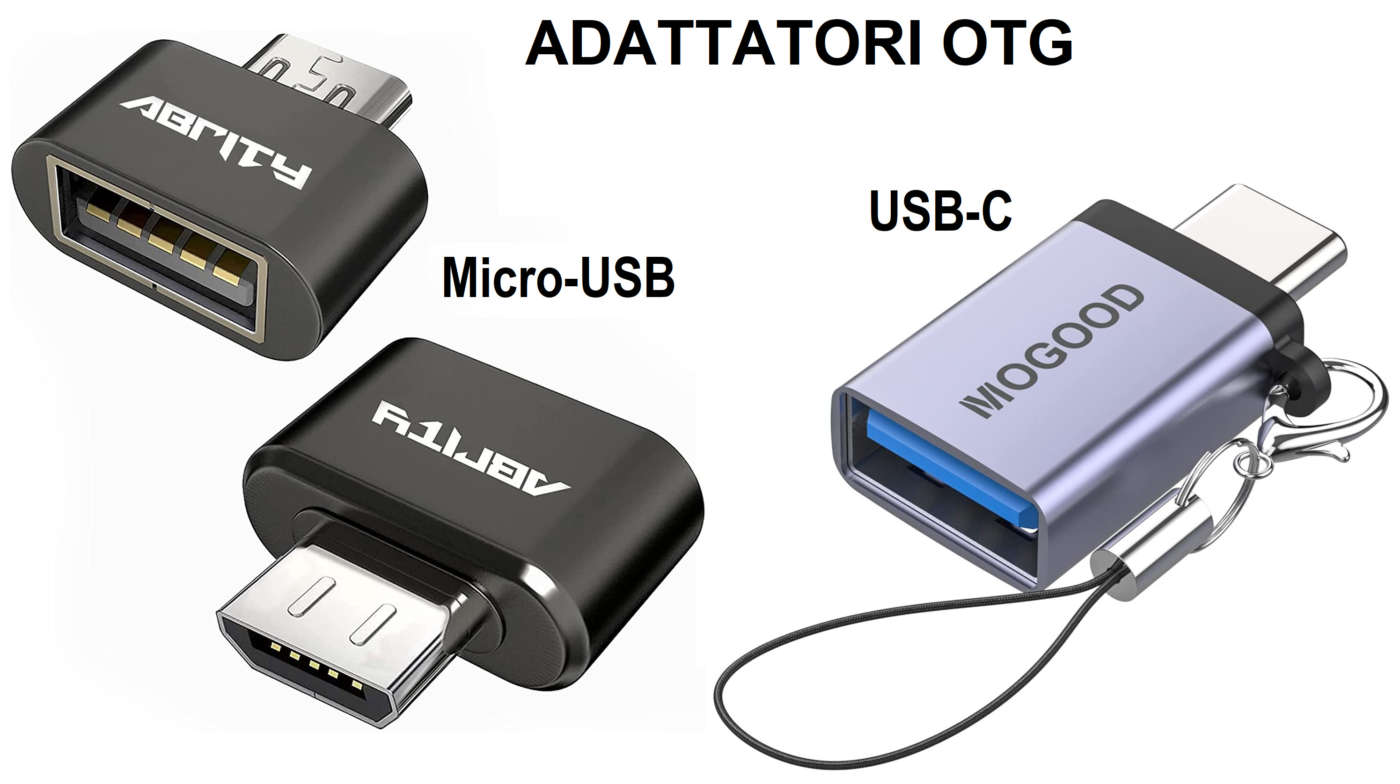

Adattatori USB-OTG Abrity e Mogood in vendita a pochi euro su Amazon

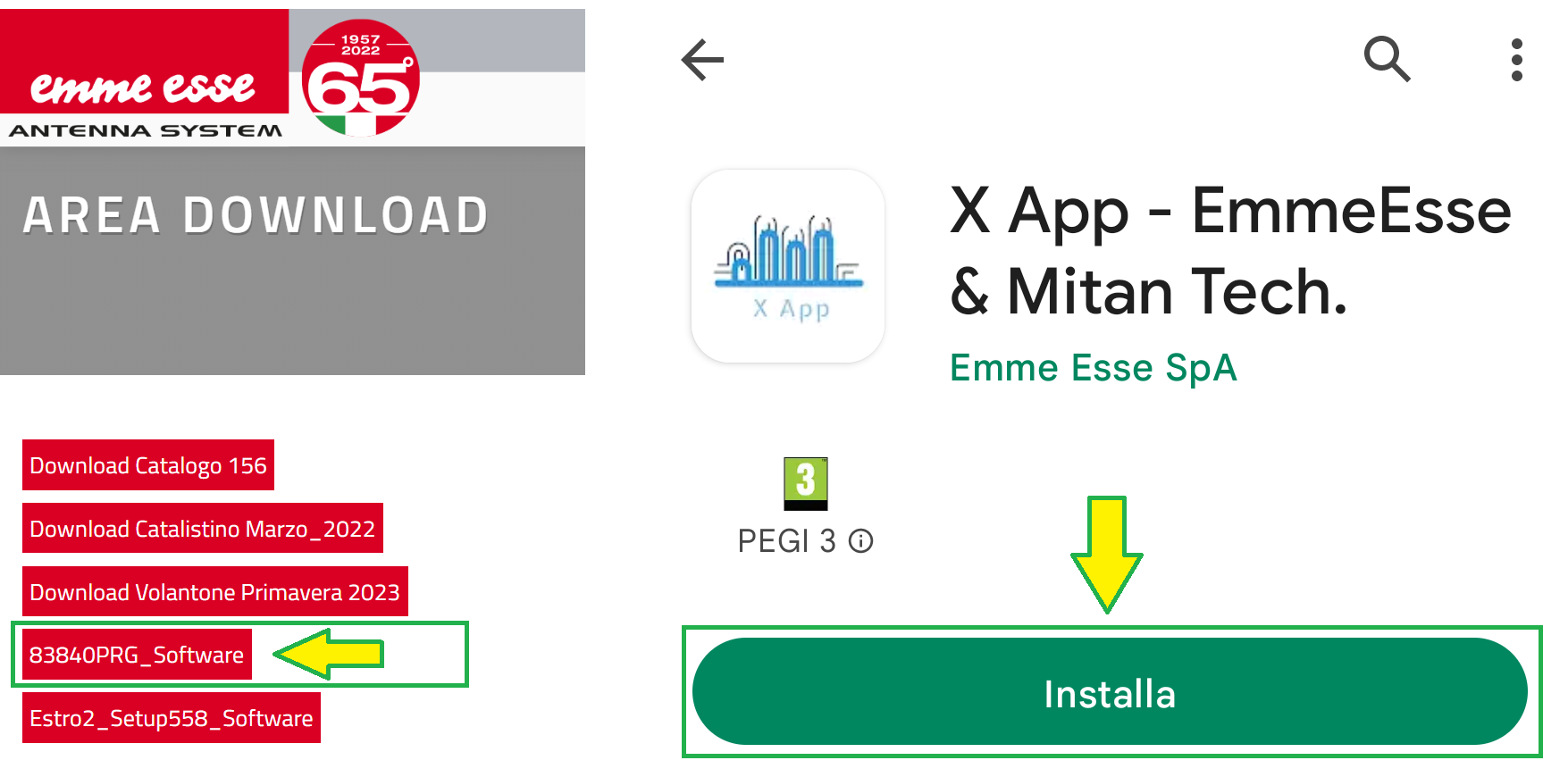

  • Software X-Prog per PC (83840PRG_Software – es.: X-Prog Installer_V1.2_0.zip) oppure applicazione Android X App – EmmeEsse & Mitan Tech scaricabili gratuitamente dall’area Download del sito Emme Esse oppure da Google Play.

Software X-PROG per PC (a sinistra) e app X App per smartphone/tablet Android (a destra)

Punto n.2 – Preparazione

Installate il software X-PROG sul PC Windows e/o l’applicazione X App sullo smartphone/tablet che volete utilizzare per programmare i centralini Tv Magic.

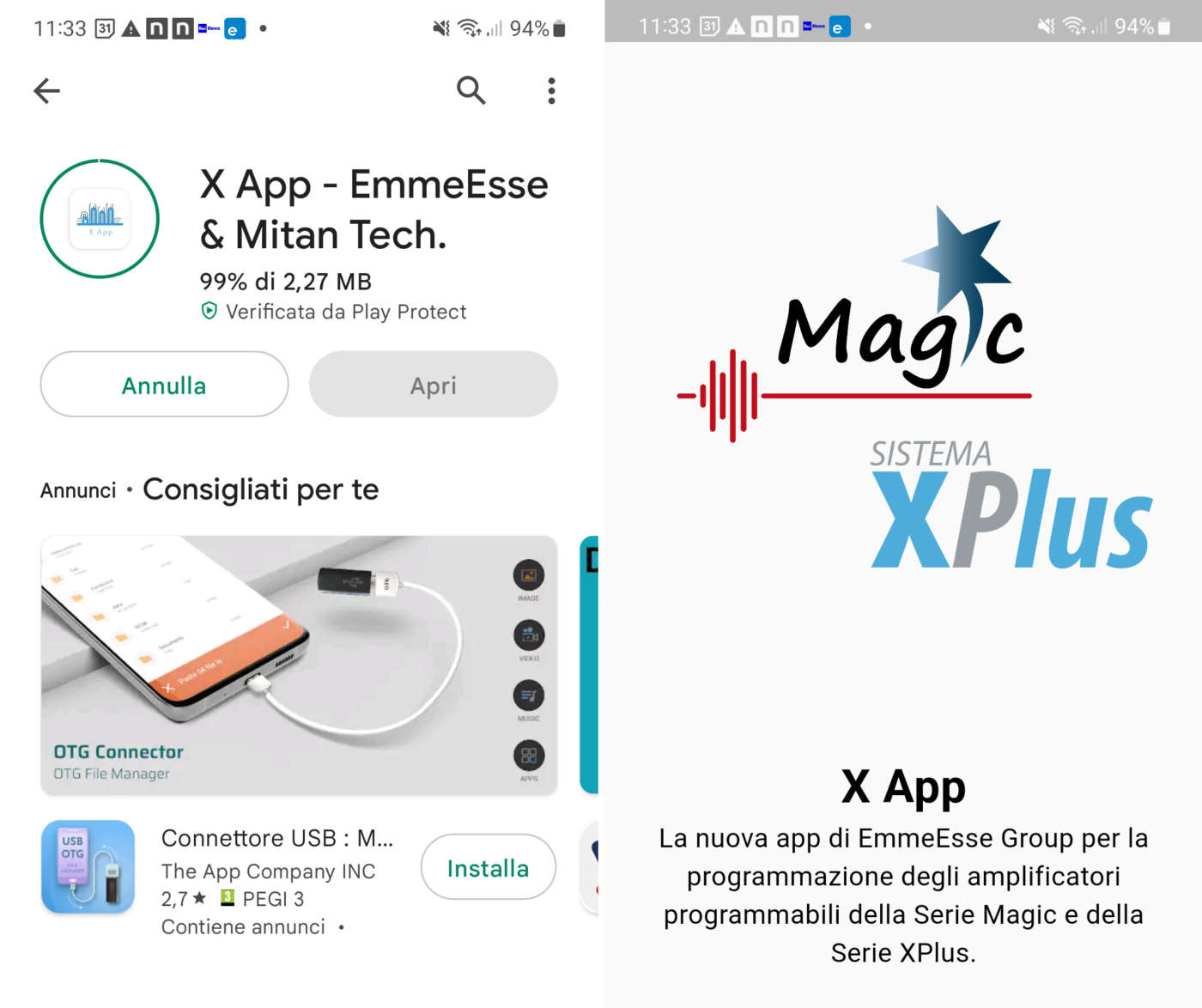

Installazione applicazione X App

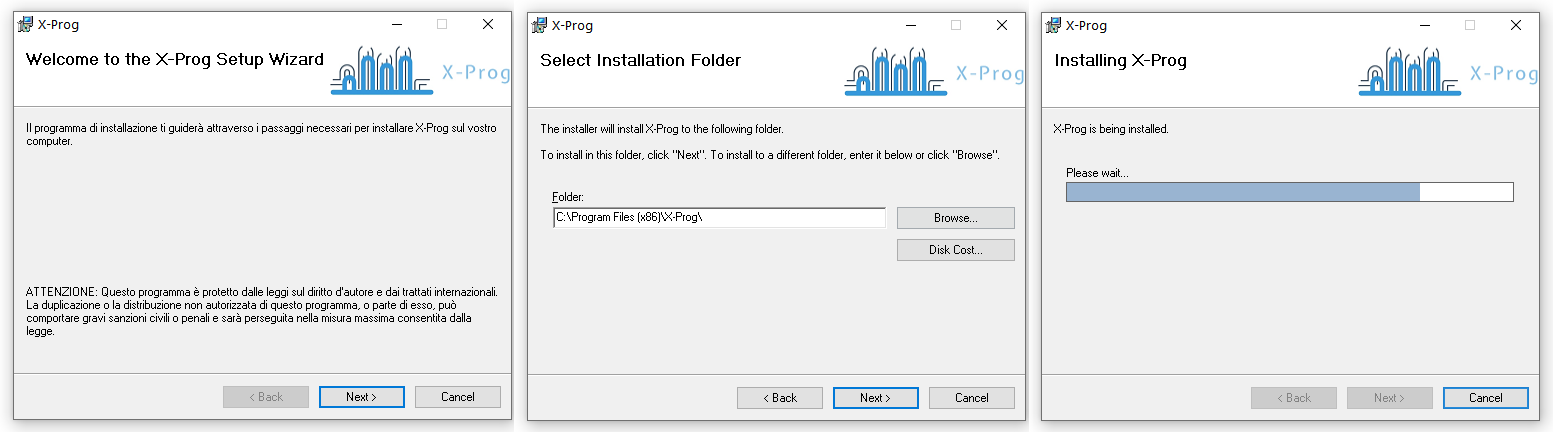

Installazione software X-PROG

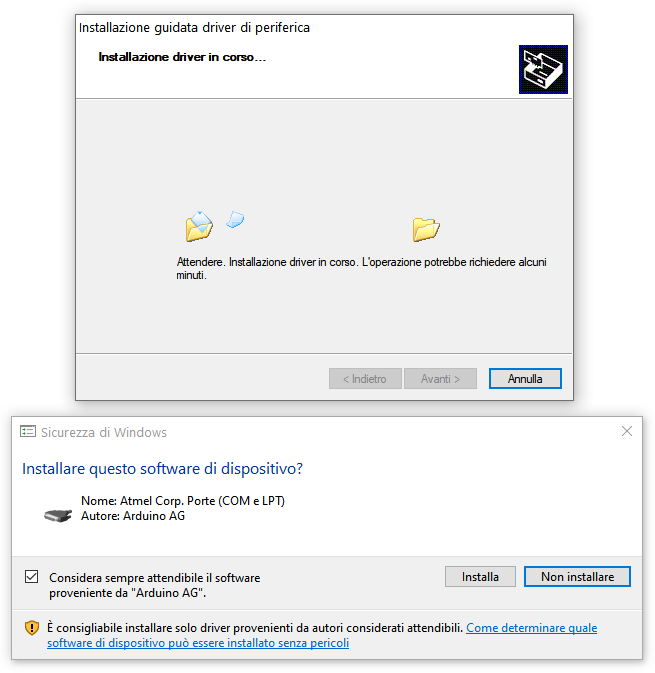

Se richiesto, terminata l’installazione del software X-PROG procedete con quella dei driver di periferica.

Punto n.3 – Collegamento e rilevamento

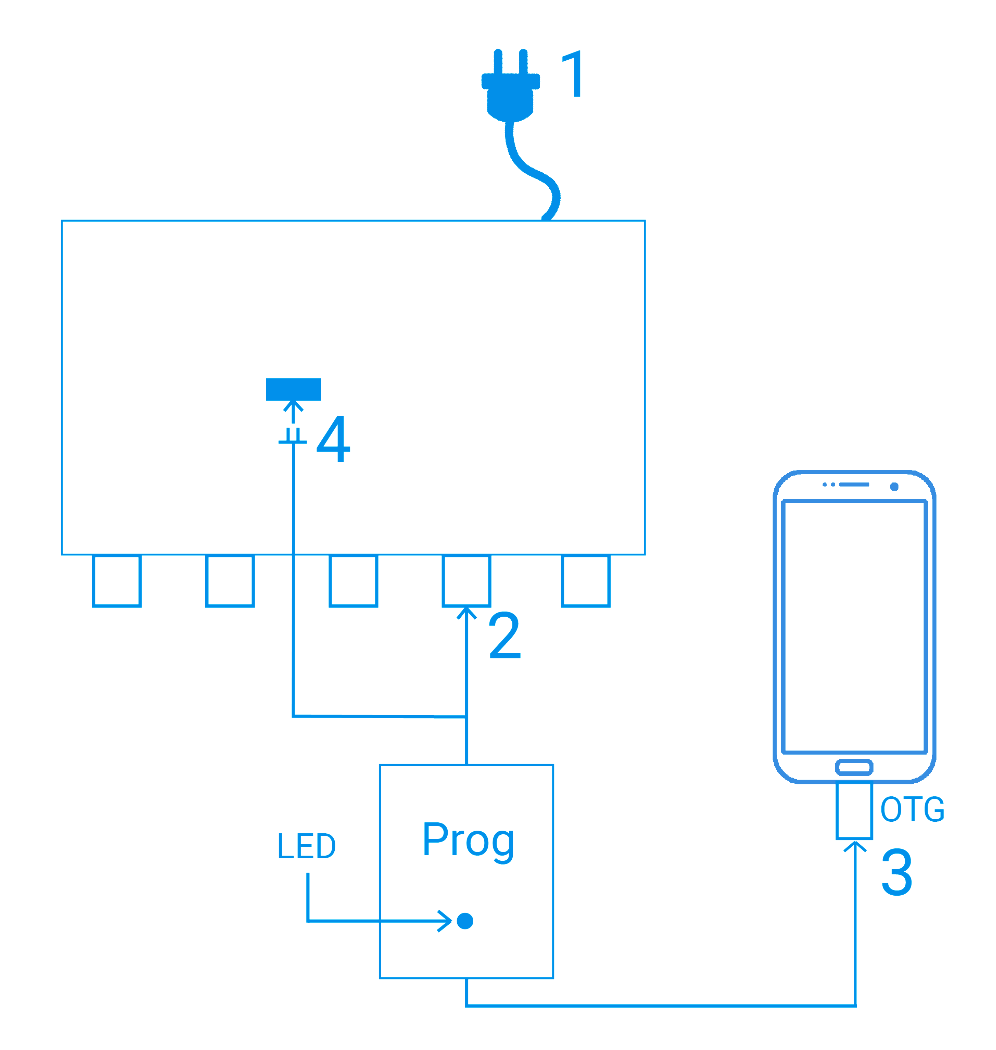

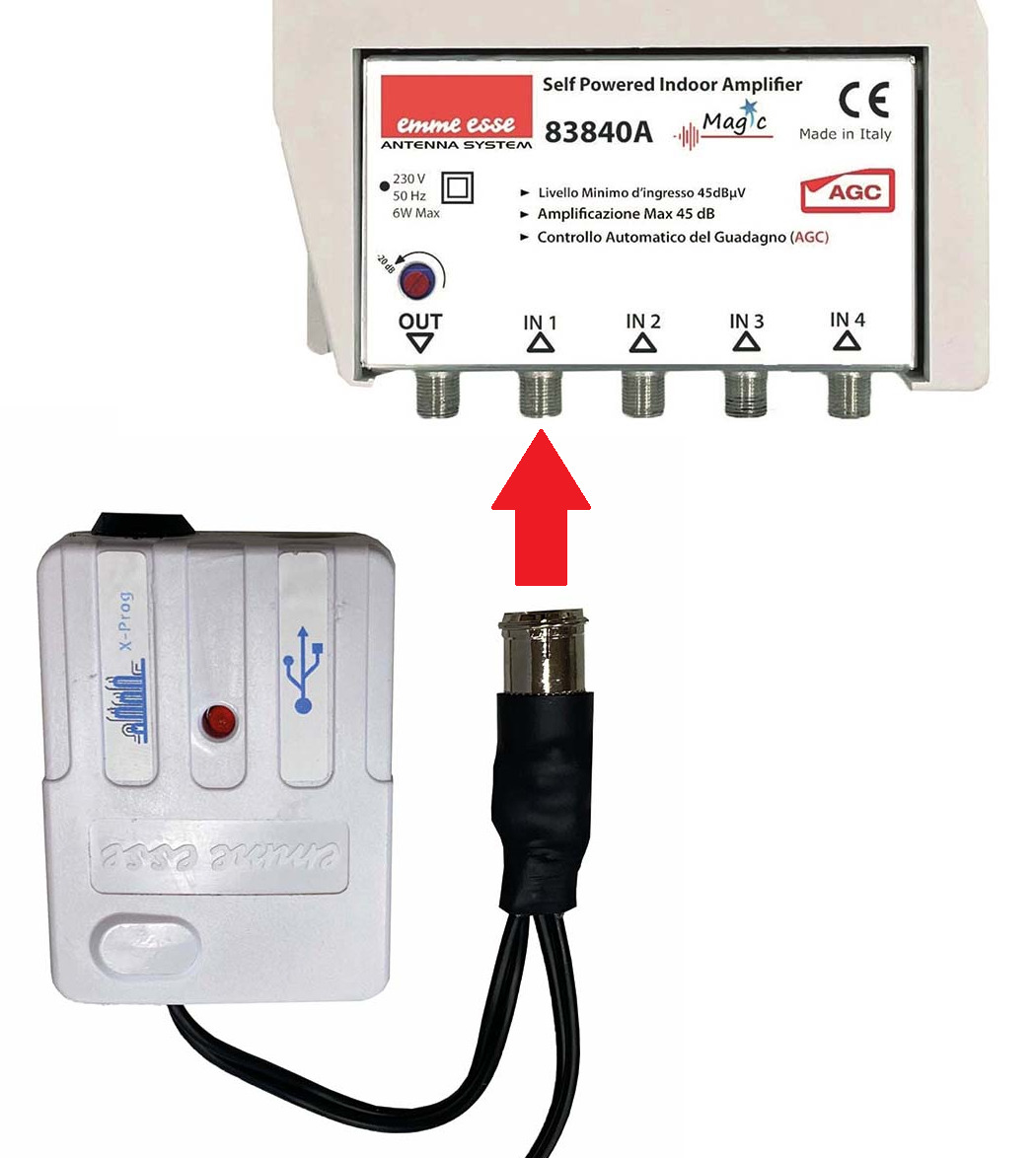

Alimentate il centralino Tv Magic e collegate il connettore F del programmatore (punto di massa) ad una qualsiasi delle prese di ingresso/uscita (es.: IN1)

Lanciate il software X-PROG su PC oppure la app X App e collegate il programmatore a PC/smartphone/tablet utilizzando il cavo USB in dotazione oppure il cavo/adattatore OTG (solo smartphone/tablet).

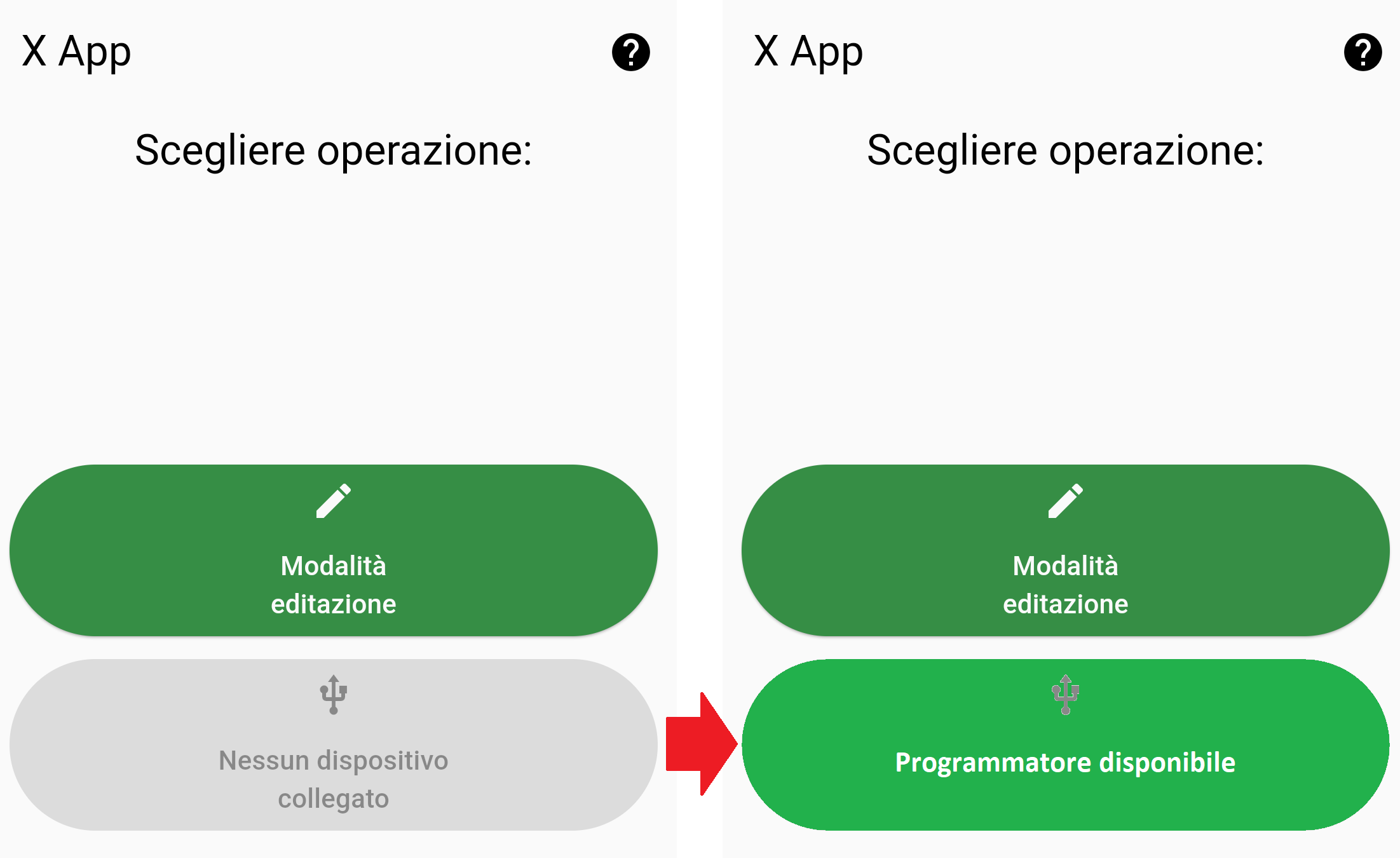

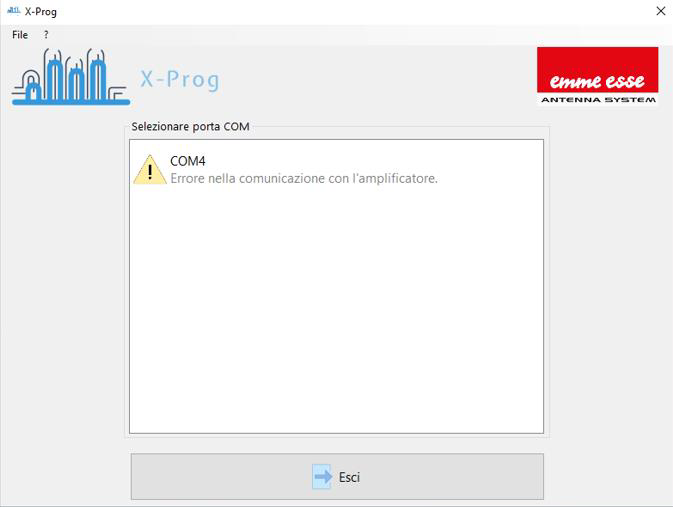

Il led del programmatore inizia a lampeggiare e il software X-PROG mostra una finestra con il messaggio “COMx – Errore nella comunicazione con l’amplificatore” mentre la app mostra sullo schermo di smartphone/tablet un bottone verde con la scritta “Programmatore disponibile”.

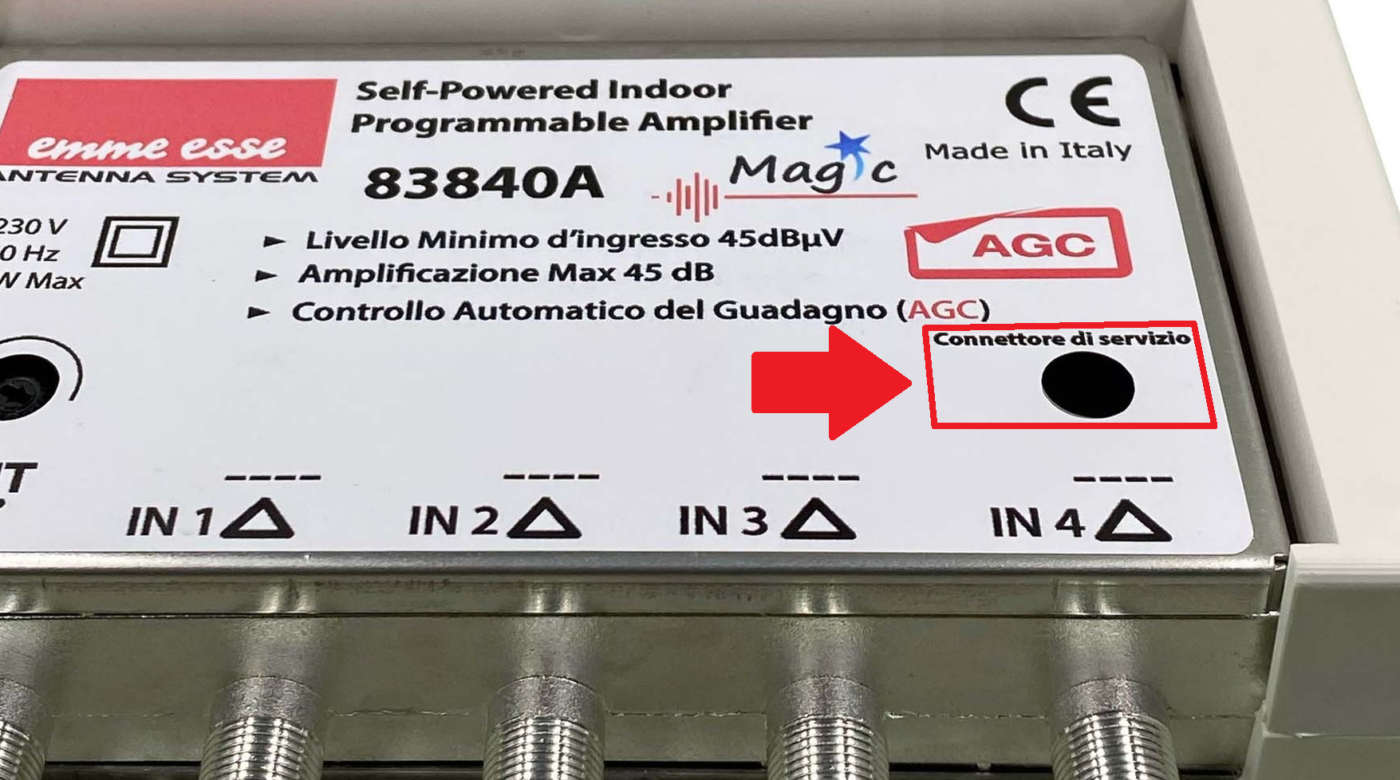

Collegate i due pin del programmatore al connettore di programmazione (connettore di servizio) presente sulla centralina Magic e verificate che il led del programmatore passi da lampeggiante a fisso. Se ciò non accade invertite i due pin.

Stabilito il collegamento appare sul software X-PROG la schermata “COMx – Programmatore disponibile”.

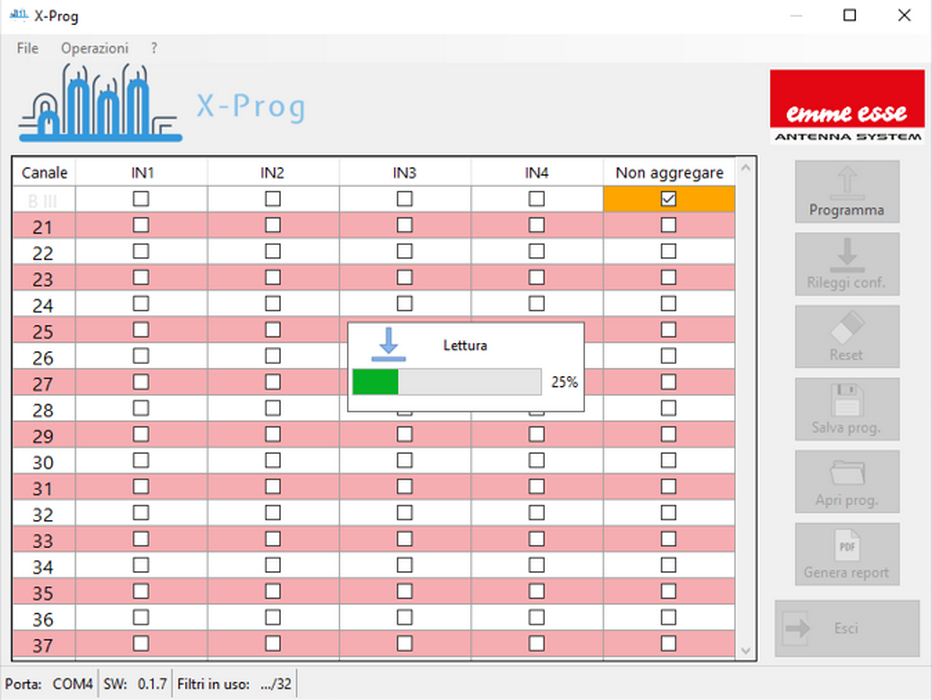

Il software e la app (dopo aver cliccato sul bottone “Programmatore disponibile”) caricano i dati della centralina Tv mostrandoli sullo schermo sotto forma di tabella.

Punto n.4 – Programmazione e editing

Dopo aver caricato la configurazione presente sulla centralina è possibile resettarla (RESET) riportando i valori di fabbrica (se precedentemente modificati) e creare una configurazione personalizzata agendo su ingressi/canali, potenza (per incrementare il livello di uscita ma riducendo la qualità – MER), ecc.

Tramite le voci di menu è possibile anche salvare la configurazione su PC/smartphone/tablet (Salva – formato file xxxxx.dmx), aprirne una creata precedentemente o condivisa da altri utenti o installatori (Apri – sempre in formato xxxxx.dmx) e inviarla al centralino Tv Magic (Programma).

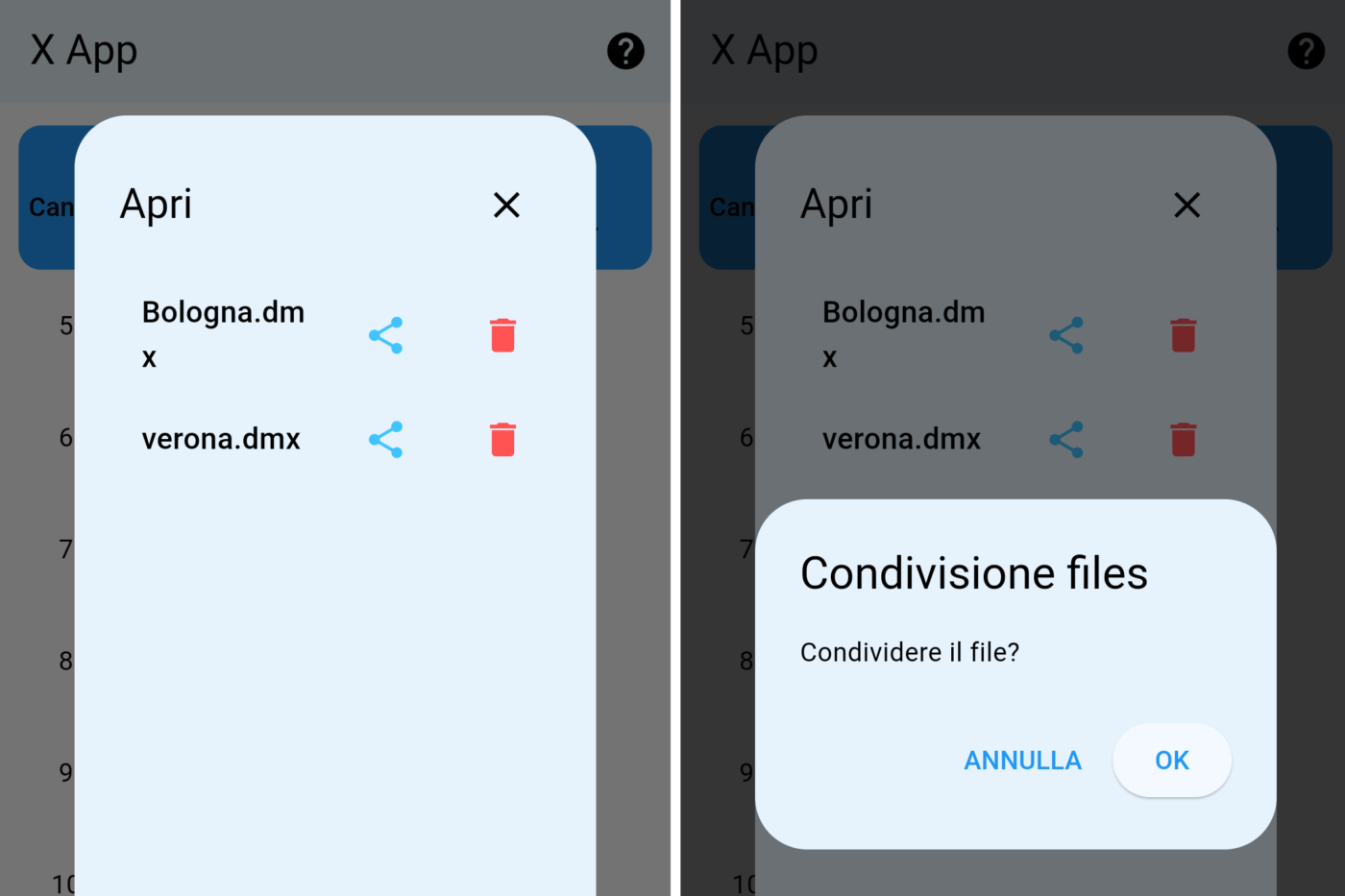

Nel menu Apri è possibile anche cancellare oppure condividere con altri utenti (via WhatsApp, Telegram, mail, ecc.) una o più configurazioni salvate precedentemente.

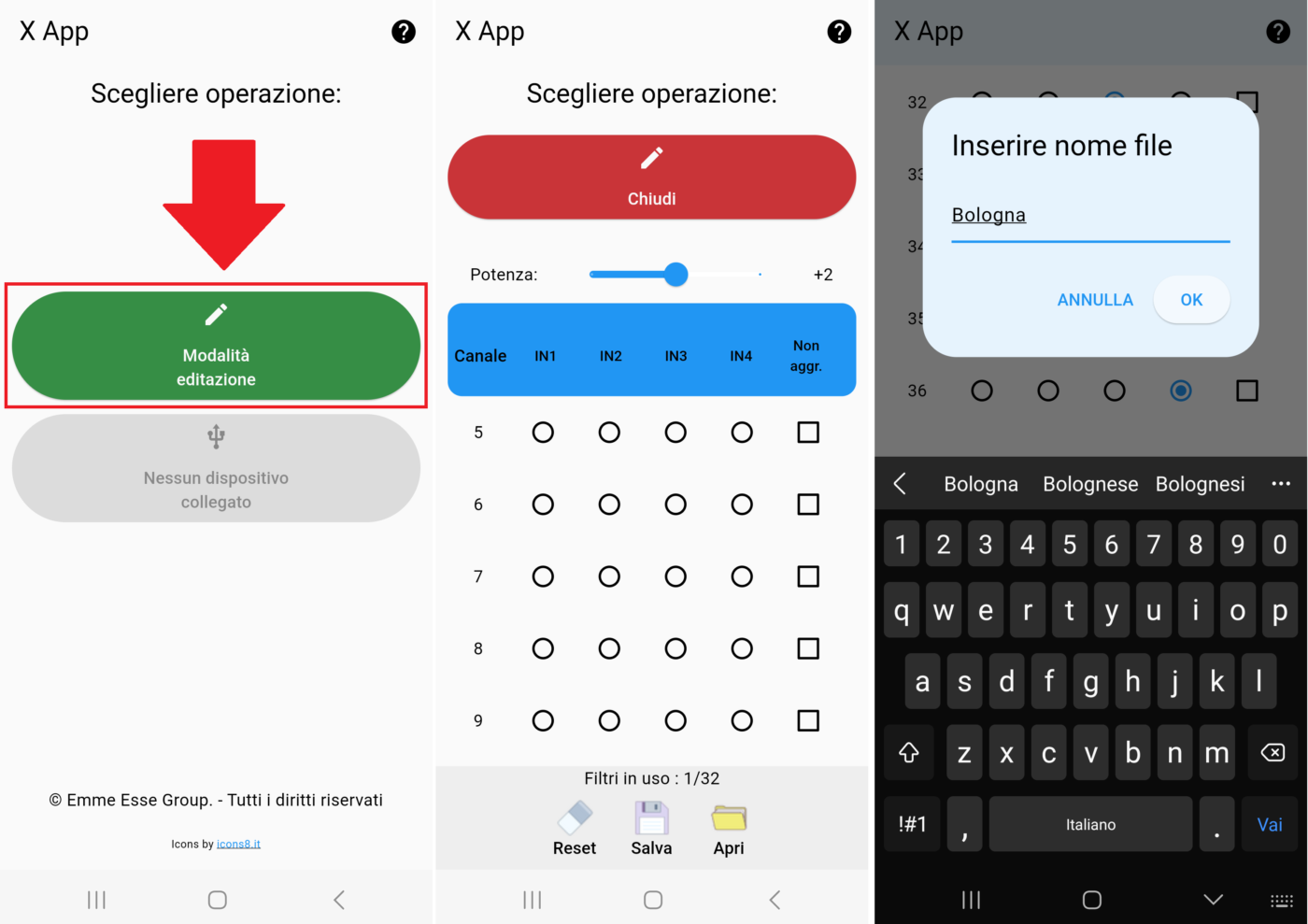

Con la app X App è possibile creare, editare, salvare e condividere ogni singola configurazione anche senza essere fisicamente collegati al centralino Tv: basta cliccare su “Modalità Editazione” e poi sugli altri comandi del menu (apri, salva, condividi, ecc.).

Per ulteriori dettagli sulla programmazione delle centrali Tv Magic vi rimandiamo a questo schema (relativo al software X-PROG ma idoneo anche per la app smartphone/tablet) e al nostro test del modello da interno 83840A.

Per ulteriori informazioni di carattere tecnico sui centralini Tv programmabili Magic e sugli altri prodotti del catalogo 156 di Emme Esse potete contattare l’ufficio tecnico tramite telefono (030 9938200) e mail (assistenza@emmeesse.it).
