Centralino DTT Emme Esse 83840A. La recensione

Il centralino Tv programmabile Emme Esse 83840A della nuova serie Magic permette di realizzare e gestire impianti di Tv di piccole e medie dimensioni, ottimizzando i segnali DVB-T/T2 VHF e UHF provenienti dai 4 ingressi e ordinandoli evitando conflitti, interferenze e dislivelli (grazie all’AGC) per una ricezione perfetta anche in condizioni critiche.

Fin dagli albori della Tv terrestre, gli operatori televisivi hanno dovuto fare i conti con la particolare orografia del territorio italiano per garantire la miglior copertura televisiva possibile, installando a volte due o più ripetitori per la stessa zona.

Con il passaggio al digitale la situazione si è ulteriormente complicata e il recente spegnimento della banda UHF 700 MHz e lo spostamento dei mux sui canali VHF e UHF fino a 690 MHz (canali 21-48) non hanno portato a benefici tangibili.

In alcune zone d’Italia, oltre alla postazione “primaria” da cui trasmettono quasi tutti i mux, esistono una o più postazioni “secondarie” utilizzate da piccoli gruppi di canali. Quando questi segnali vengono miscelati con tutti gli altri (primari) è necessario prevedere opportune “trappole” nell’impianto di ricezione in modo da impedire che la stessa frequenza venga ricevuta da due o più antenne, causando disturbi e interferenze che compromettono la ricezione dei mux.

Altro problema frequente è il dislivello di potenza tra due o più postazioni (ripetitori), principalmente causato dalla diversa distanza, che potrebbe mandare in crisi un “normale” centralino Tv (oppure l’antenna attiva) fino ad impedirgli di mantenere il segnale nell’intervallo ottimale previsto dalle norme CEI (47-67 dBµV a tutte le prese Tv di casa).

Finora questi “contrattempi” si potevano risolvere grazie ai centralini Tv digitali e programmabili (spesso troppo costosi per molti impianti DTT) oppure con i centralini Tv “normali” dotati di tarature personalizzate, tagli di banda speciali e filtri passa/elimina canale che, però, fanno lievitare i costi e allungano i tempi di attesa sia per il cliente che per l’installatore.

Centralino Tv programmabile Emme Esse Magic 83840A
Centralino Tv programmabile Emme Esse Magic 83840A

Ora esiste anche una terza soluzione grazie a Emme Esse e al suo nuovo centralino Tv Magic 83840A, totalmente progettato e costruito nello stabilimento di Manerbio (Brescia). A prima vista sembra uno dei tanti modelli della gamma White Line (da interno con alimentatore integrato) ma in realtà è molto più intelligente e versatile perché si può configurare e personalizzare per adattarlo a qualsiasi necessità semplicemente collegandolo ad un PC.

Tutto questo spendendo poche decine di euro in più rispetto ad un qualsiasi modello White Line e risparmiando fino a 300 euro rispetto ad un centralino “smart” programmabile come il Domino.

Quattro ingressi programmabili e 32 filtri selettivi

La centrale Magic 83840A è dotata di quattro ingressi VHF/UHF (+ 1 FM) liberamente configurabili in termini di banda e frequenze così da poter gestire due o più antenne, anche nella stessa banda, puntate in direzioni diverse.

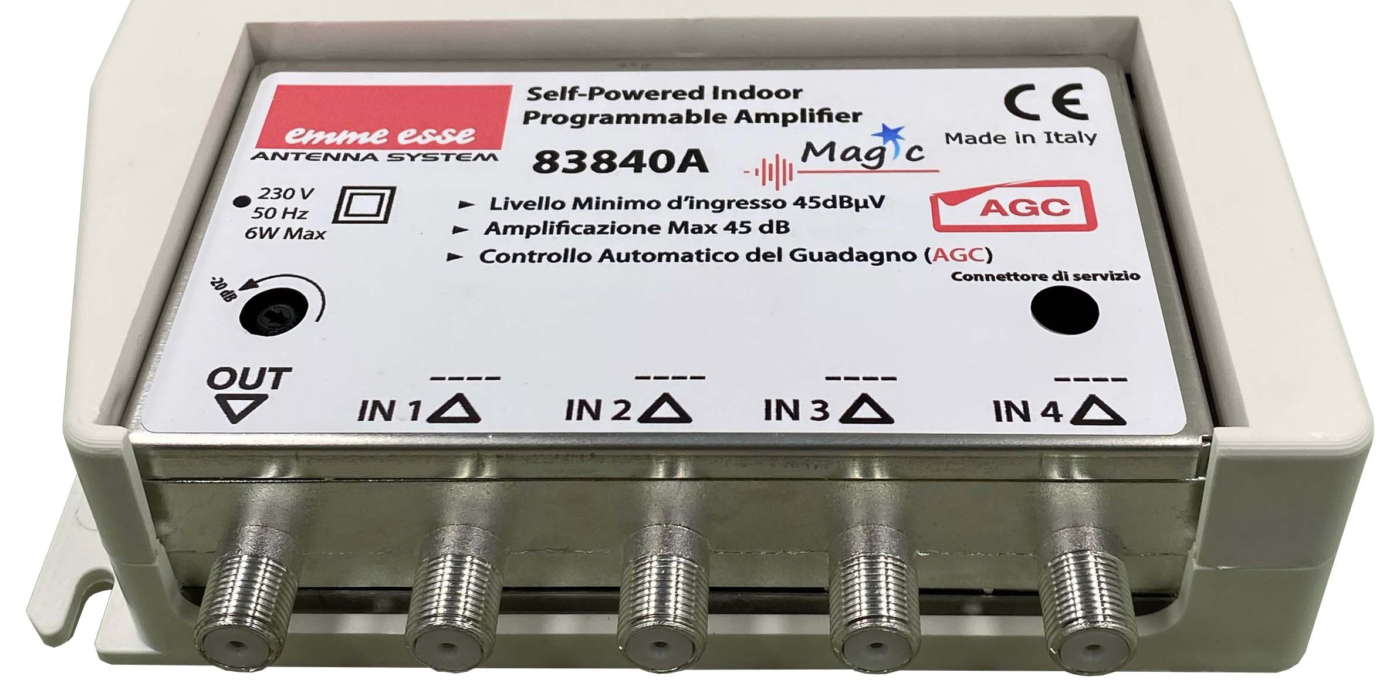

Uscita (1) e ingressi (4) della centrale Emme Esse 83840A

Il guadagno è regolabile tra 0 e 20 dB, il livello minimo d’ingresso è di 45 dBµV così come l’amplificazione massima per ottenere un livello di uscita massimo di 115 dBµV, più che sufficiente anche in impianti di distribuzione con un numero elevato di prese Tv (palazzine, piccoli condomini, ecc.).

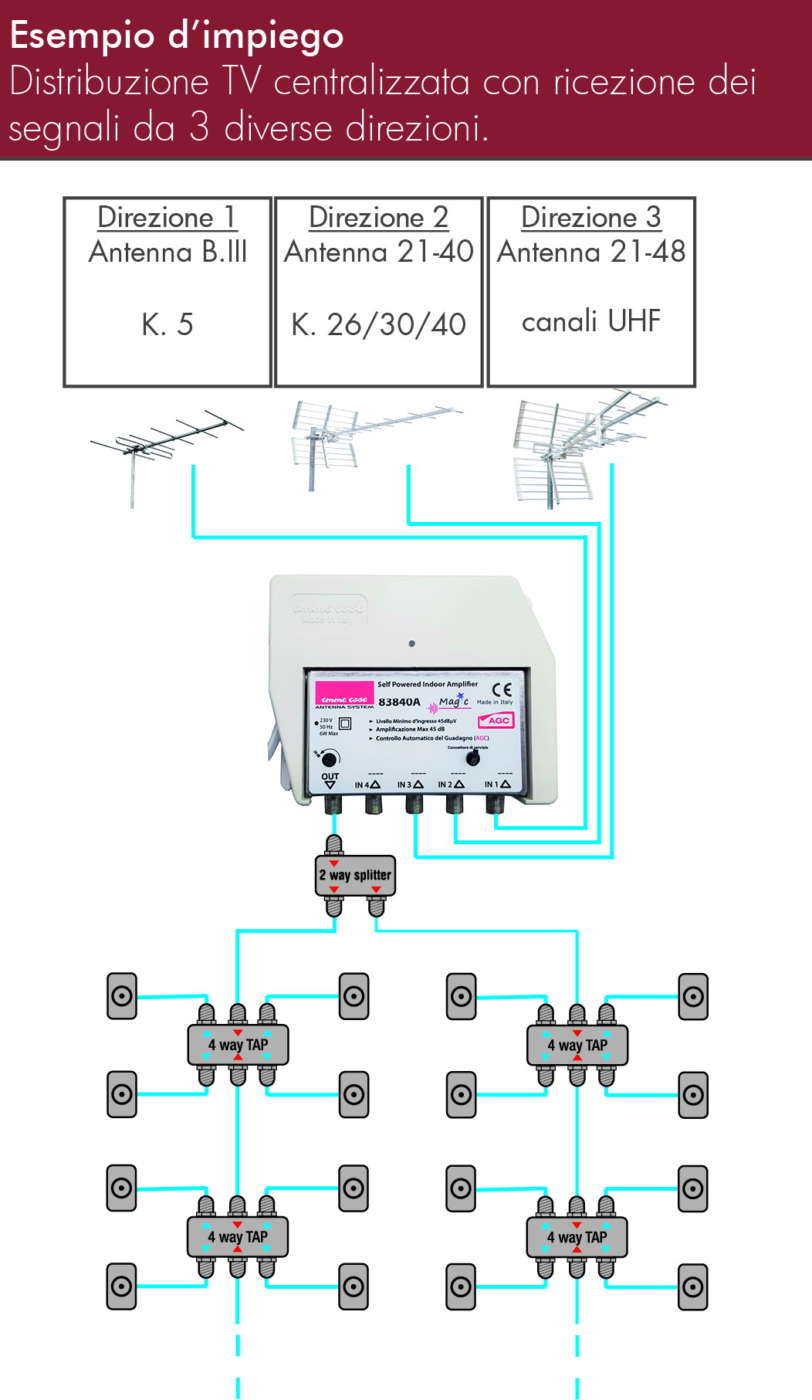

Schema di applicazione del centralino Magic 83840A con tre antenne puntate in altrettante direzioni e uscita splittata per servire decine di prese Tv

La presenza dell’AGC (Controllo Automatico del Guadagno) rappresenta un’ulteriore vantaggio per questo centralino “smart”: non è solo utile ma addirittura indispensabile quando i segnali terrestri subiscono l’effetto fading e si rende necessaria una correzione continua (e in tempo reale) per ottimizzare la ricezione ed eliminare il rischio di squadrettamenti o blocchi delle immagini.

I 32 filtri ad alta precisione e separazione tra canali adiacenti possono essere programmati con uno o più mux per ciascun filtro.

Come nei centralini White Line l’alimentatore è integrato, a basso consumo (solo 6 watt di picco) ed alta efficienza (tecnologia switching). Il guscio di supporto in materiale plastico è dotato di asole per il fissaggio rapido a muro o in scatole di derivazione.

Programmatore esterno e software gratuito

La configurazione della centrale Magic 83840A si effettua attraverso il modulo programmatore 83840PRG collegato alla presa di servizio della centrale e a una porta USB di un qualsiasi PC Windows (desktop, laptop, convertibile, ecc.). Il modulo è opzionale e universale per qualsiasi esemplare della centrale 83840A.

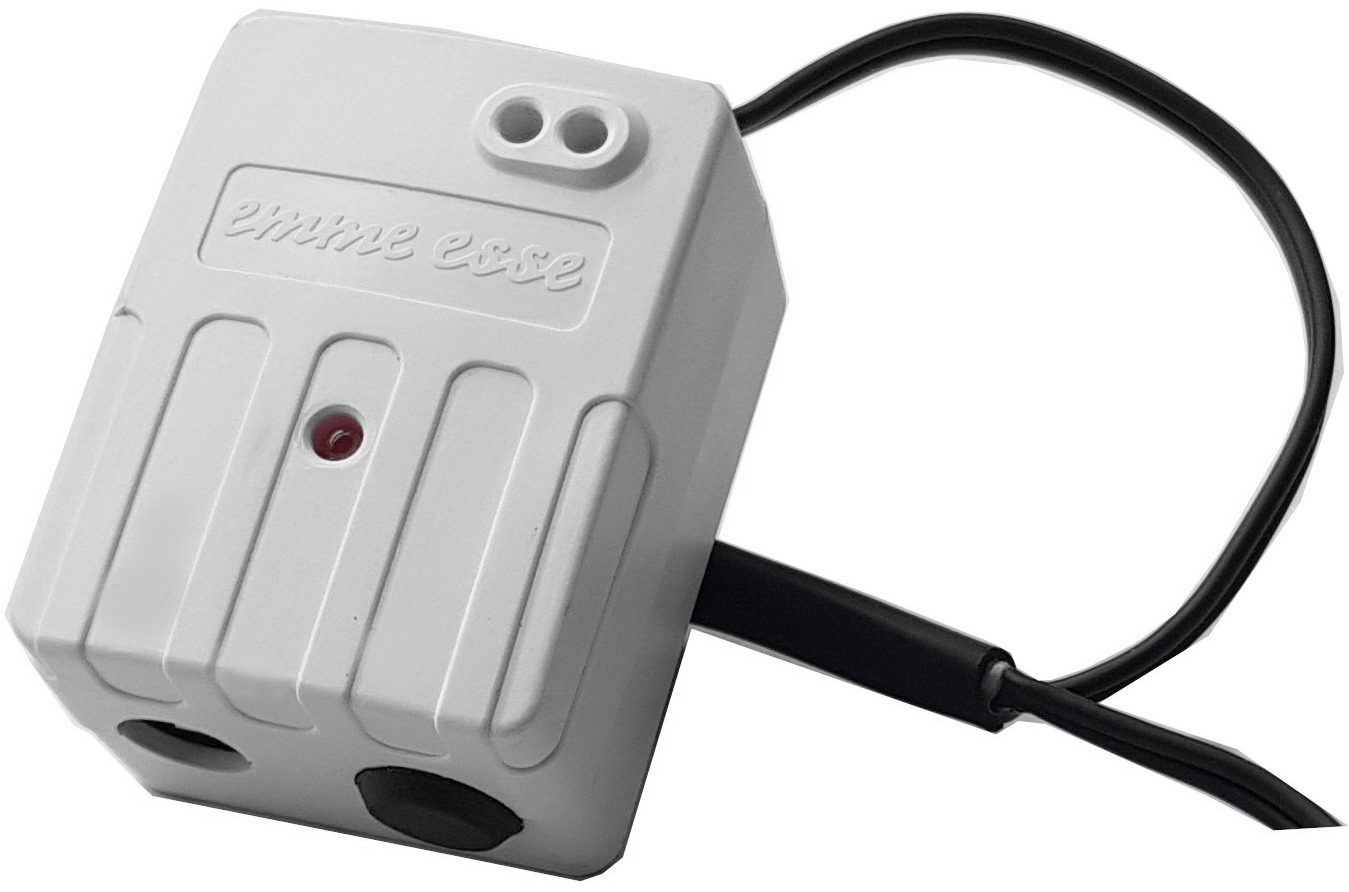

Programmatore Emme Esse 83840PRG
Programmatore 83840PRG per centrali Magic 83840A

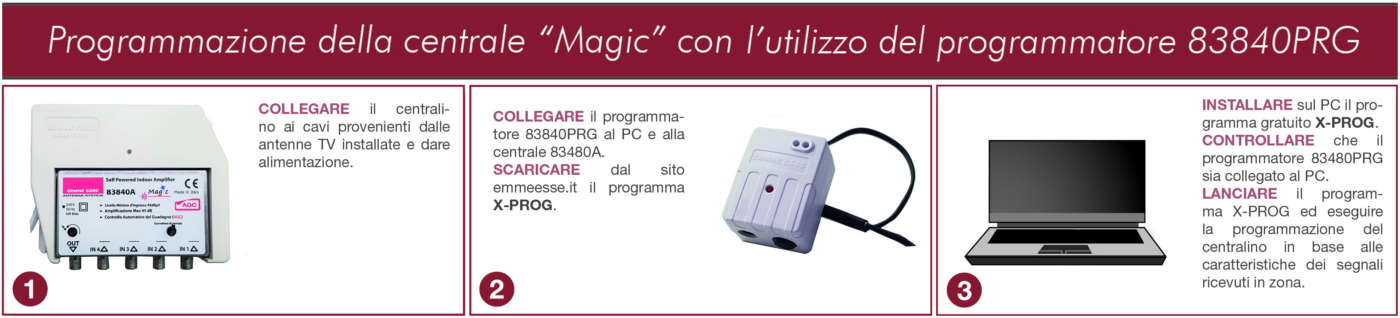

Procedura di collegamento e setup PC

La scelta di “esternare” l’hardware di programmazione invece che includerlo nella centrale è condivisibile sotto vari aspetti. Innanzitutto permette di contenere i costi di produzione della centrale e, di conseguenza, il prezzo finale soprattutto per gli installatori che acquistano decine e decine di centrali.

In secondo luogo consente di ridurre la componentistica elettronica, il rischio di guasti e di rottamazione della centrale in caso di malfunzionamento del solo programmatore.

Ultimo ma non meno importante è il fattore “ecologico”: dal momento che le centraline programmabili, nella loro vita media, ricevono al massimo 3-4 configurazioni, non ha alcun senso “sprecare” componenti che verranno utilizzati solo poche volte.

Oltre al modulo 83840PRG è necessario installare sul PC il software dedicato 83840PRG, scaricabile gratuitamente da qui (file X-Prog Installer_V1.2_0.zip) e dotato di tutto il necessario per configurare gli ingressi e i filtri, regolare i livelli di amplificazione, abilitare o disabilitare l’AGC, gestire eventuali conflitti e molto altro.

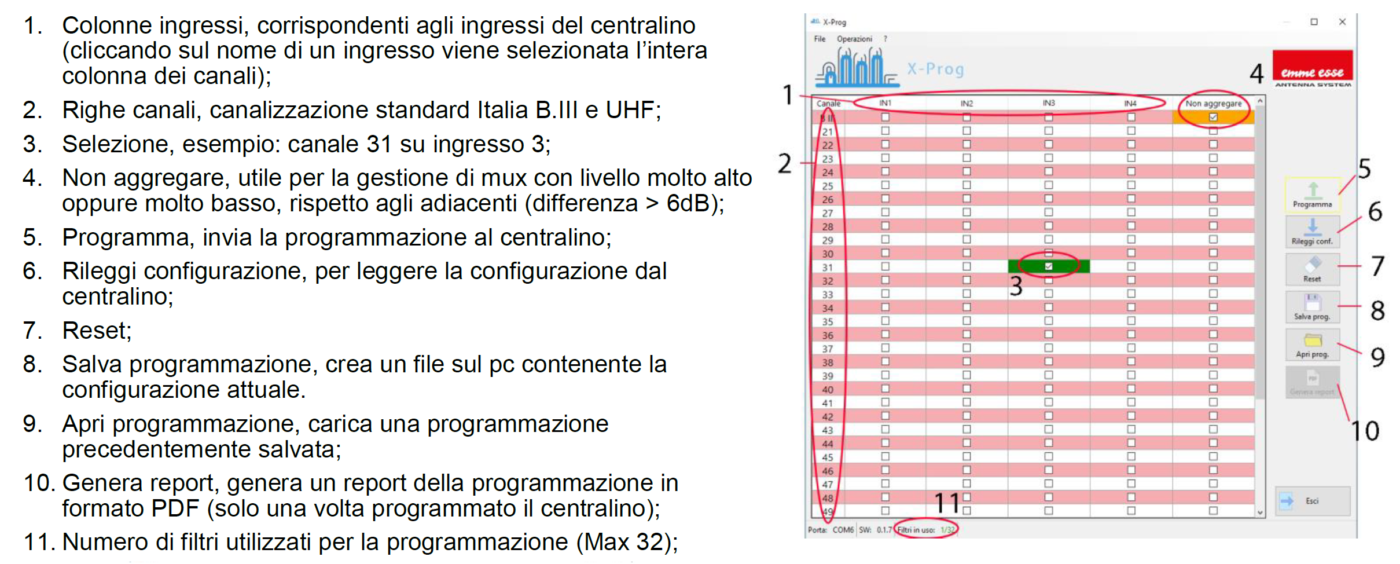

Struttura menu e funzioni del software di programmazione X-Prog

Esempio di configurazione con ingresso 1 con 4 canali (24-26-30-40) + banda VHF III e ingresso 4 contenente il resto dei canali fino al 60. Per una migliore equalizzazione sul canale 35 è stato selezionato il flag “non aggregare”.

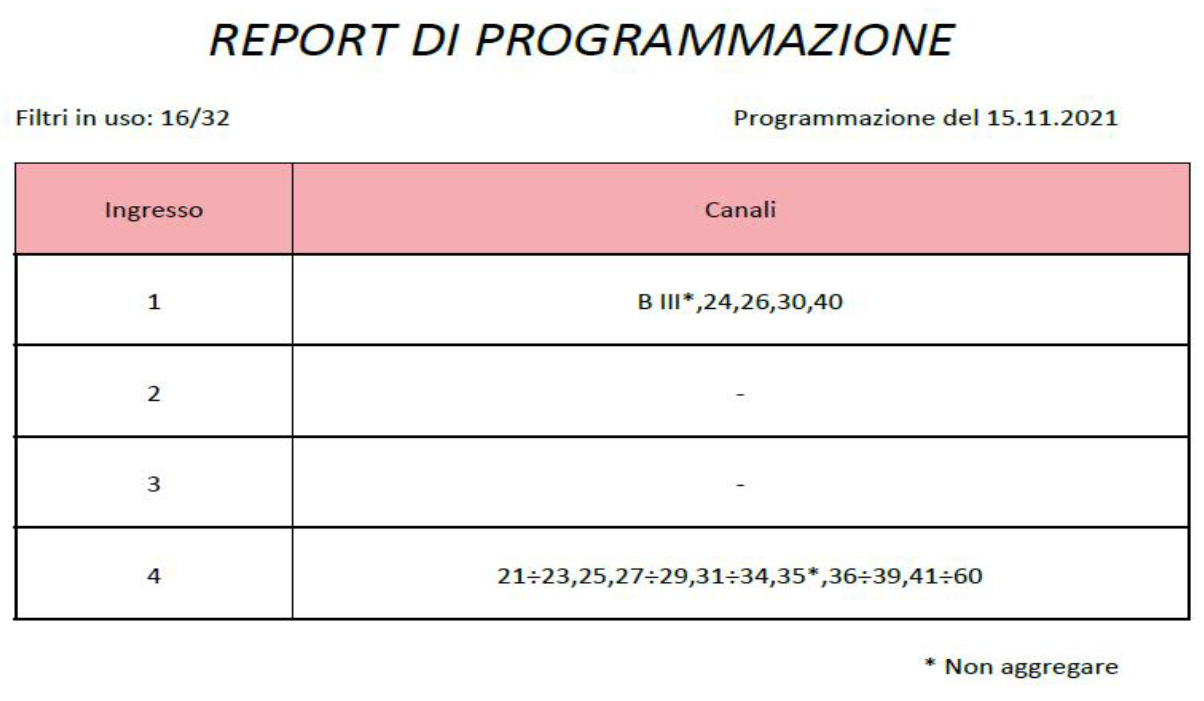

Report di programmazione

Altra funzione interessante è il salvataggio delle configurazioni per permettere all’installatore di programmare tutte le centrali 83840A destinate ai clienti di una specifica zona geografica, risparmiando tempo ed evitando il rischio di commettere errori.

Obsolescenza tecnologica? No, grazie

Un centralino programmabile come l’Emme Esse Magic 83840A risolve alla radice un altro grave problema, quello dell’obsolescenza tecnologica.

Mentre i centralini Tv “tradizionali”, cioè non programmabili, possono diventare improvvisamente obsoleti quando gli operatori televisivi spostano i propri mux da una frequenza all’altra o cambiano ripetitore, quelli programmabili sono in grado di resistere ai cambiamenti e di adattarsi ai nuovi scenari con un semplice (ed economico) intervento dell’antennista.

Questa situazione comporta vantaggi per tutti: l’installatore può fidelizzare la clientela offrendo ulteriori servizi di verifica e manutenzione (antenna, cablaggi, ecc.), l’utente finale evita di comprare un nuovo centralino, l’azienda produttrice e il rivenditore non rischiano di trovarsi in magazzino centinaia di centralini con i “mesi contati”.

Emme Esse 83800S, il centralino autoprogrammante da palo

La famiglia Magic comprende anche l’amplificatore da palo autoprogrammante 83800S con tre ingressi VHF/UHF e pieno supporto agli standard DVB-T/T2.

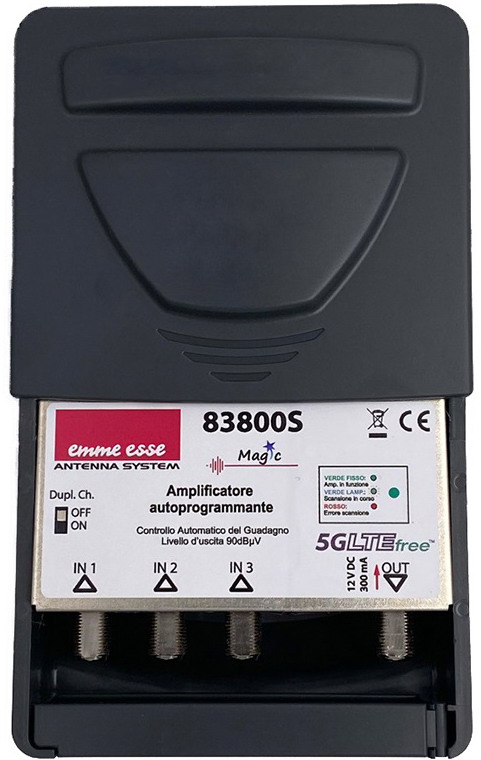

Amplificatore da palo autoprogrammante Emme Esse 83800S
Amplificatore da palo autoprogrammante Emme Esse 83800S

Questo centralino non è programmabile come il modello da interno ma può scansionare e ricercare tutti i canali e per amplificarli e regolarli in maniera ottimizzata ed automatica. In tal modo risolve i problemi di ricezione di canali adiacenti e funge anche da filtro passa/elimina canale. I canali doppi possono essere riposizionati sulla banda LTE.

Da segnalare anche il filtro SAW 5G per abbattere con la massima precisione le portanti oltre il canale 49, il livello di uscita fino a 90 dB con controllo automatico del guadagno AGC per un livellamento ottimale, l’alimentazione a 12Vcc via cavo coassiale.

Per ulteriori informazioni di carattere tecnico sui centralini Tv “smart” della famiglia Magic potete contattare l’ufficio tecnico Emme Esse all’indirizzo mail assistenza@emmeesse.it. Per conoscere l’intera gamma prodotti di Emme Esse e il listino prezzi potete scaricare gratuitamente il Catalogo 155 e il Catalistino Marzo 2022.



Centralino Tv Emme Esse 83840A Magic

IL NOSTRO VERDETTO

Il centralino Tv programmabile Emme Esse 83840A della famiglia Magic è la soluzione perfetta nelle zone che richiedono due o più antenne UHF per ricevere tutti i mux DVB-T disponibili (prossimamente anche T2), senza bisogno di ricorrere a centralini tarati ad-hoc (tagli di banda speciali, filtri passa/elimina canale, ecc.) oppure spendere centinaia di euro per un modello “full-digital” programmabile.

Costa poco più di un centralino da interno “standard”, è totalmente configurabile da PC (bande, ingressi, filtri, ecc.) e riprogrammabile per futuri scenari senza bisogno di sostituirlo. Un solo centralino per infinite necessità che l’installatore può acquistare in grandi quantità usufruendo di scontistiche più favorevoli senza il rischio che diventi obsoleto nel giro di pochi mesi.

Il programmatore esterno permette all’antennista di risparmiare parecchi euro (un solo modulo 83840PRG per tutte le centrali 83840A) mentre il salvataggio delle configurazioni semplifica e velocizza la programmazione “in serie” di tutte le centraline installate nella stessa zona.

Da segnalare anche i 32 filtri ripidi ad alta separazione tra canali adiacenti (uno o più mux per ciascun filtro), il controllo AGC, il trimmer di regolazione del livello di uscita (0-20 dB), il filtro 4G/5G automatico, l’alimentatore switching integrato a basso consumo.

Se avete bisogno di un centralino da palo “smart”, Emme Esse propone il modello “autoprogrammante” 83800S (sempre della famiglia Magic) con 3 ingressi VHF/UHF, scansione, ricerca automatica, amplificazione e regolazione automatica (AGC) di tutti i canali con filtro 5G SAW.

PREZZI DI LISTINO (IVA esclusa)

  • Centralino TV 83840A: 168,00 euro
  • Programmatore 83840PRG: 92,00 euro

INFO

https://www.emmeesse.it/amplificatori-tv/centralini-tv-programmabili

PRO E CONTRO

+ Quattro ingressi VHF/UHF (+ FM) programmabili con specifiche di zona
+ Ingressi autoregolanti con AGC
+ Fino a 32 filtri selettivi, passa-elimina canale, programmabili con uno o più mux per ciascun filtro
+ Doppio filtro 4G-5G con selezione automatica
+ Guadagno fino a 45 dB e livello di uscita fino a 115 dBµV
+ Programmazione semplice e veloce con PC Windows e modulo esterno USB (opzionale)
+ Software X-Prog gratuito
+ Salvataggio configurazioni per programmazioni successive o in serie
+ Riprogrammabile più volte in caso di necessità
+ Rischio obsolescenza molto basso
+ Bassa figura di rumore
+ Alimentatore switching a basso consumo
+ Prezzo di poco superiore a un centralino Tv non programmabile
+ Progettato e costruito in Italia
